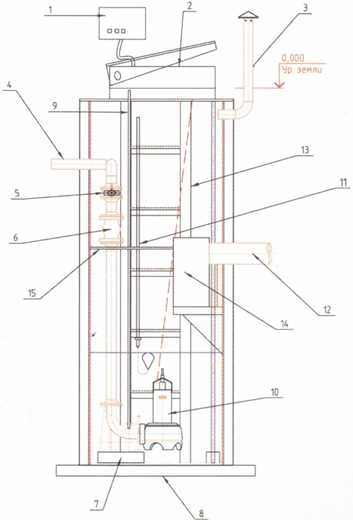

- щит управления
-
- люк
-
- вентиляционная труба
-
- выходная труба
-
- задвижка
-
- обратный клапан
-
- основание для насосов
-
- дно KHC
-
- направляющие трубы насосов
-
- насосы
-
- 4-х поплавковый выключатель либо аналоговый датчик
-
- входная труба
-
- лестница
-
- мусорозадерживающая корзина
-
- площадка для обслуживания (устанавливается в зависимости от конструкции)
ОПИСАНИЕ РАБОТЫ КНС
Хозяйственно-бытовые сточные воды по подводящему канализационному коллектору поступают в канализационную насосную станцию и проходят через мусорозадерживающую корзину.
Корзина предназначена для задержания и накопления крупных отбросов, поступающих вместе со сточными водами. Мусор, накопленный в корзине, должен периодически выгружаться для утилизации. После прохождения корзины сточные воды поступают в приемный резервуар, откуда погружными насосами под напором транспортируются за пределы КНС. Для удобства монтажа и демонтажа погружных насосов применена автоматическая трубная муфта.
Для управления насосами используются поплавковые датчики уровня.
Для доступа к запорно-регулирующей арматуре напорных трубопроводов КНС оборудована площадкой обслуживания. Запорно-регулирующая арматура представлена задвижками, предназначенными для регулирования расхода, и обратными клапанами, для предотвращения обратного тока воды.
КНС оборудована одним впускным коллектором и одной напорной линией отведения сточных вод. Конфигурация КНС (количество и глубина заложения подводящих/отводящих трубопроводов, количество рабочих/резервных насосов) могут быть изменены в зависимости от исходных данных. Глубина подведения самотечного коллектора и выпуска напорного трубопровода отвода очищенных сточных вод зависит от задания Заказчика или проекта канализационных сетей, поэтому изготовление приемного резервуара осуществляется индивидуально для каждого проекта. Количество подводящих и отводящих коммуникаций может быть увеличено по требованию Заказчика.
В приемном резервуаре КНС предусмотрены вентиляционные трубы, по которым осуществляется вентиляция.
